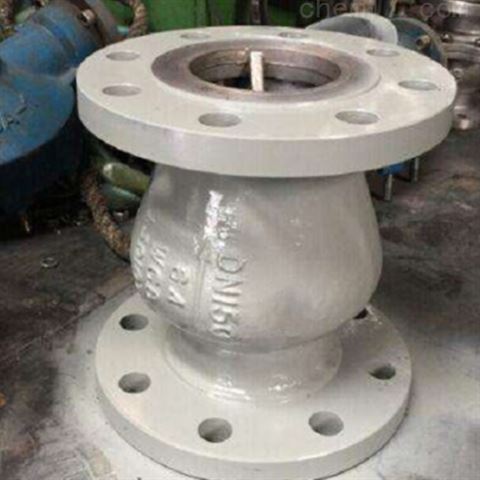

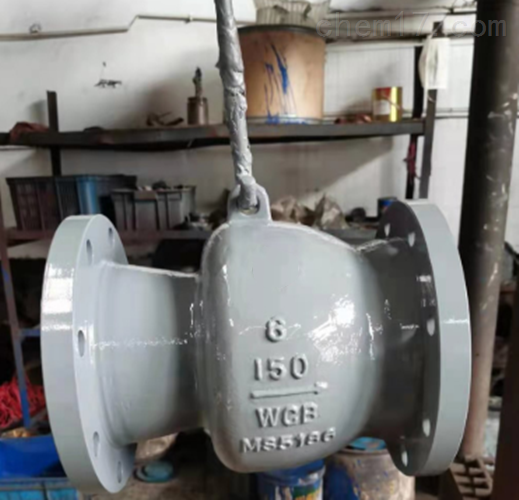

產品簡述：軸流式止回閥除具有一般止回閥的功能外，它還設計有減震彈簧，其硬密封帶軟密封的組合式閥座密封結構具有消聲、減震效果，便于用戶現場檢修，獨特的軸流梭式結構具有流阻小、流量系數大、外形尺寸小等優點，是國內外油氣集輸管網系統特別是輸油泵出口的優選閥門。它適用于油、氣、水漿液及含 H2S+C02酸性腐蝕性介質等管道系統，控制介質逆流使用。
一、軸流式止回閥概述:
軸流式止回閥除具有一般止回閥的功能外，它還設計有減震彈簧，其硬密封帶軟密封的組合式閥座密封結構具有消聲、減震效果，便于用戶現場檢修，獨特的軸流梭式結構具有流阻小、流量系數大、外形尺寸小等優點，是國內外油氣集輸管網系統特別是輸油泵出口的優選閥門。它適用于油、氣、水漿液及含 H2S+C02酸性腐蝕性介質等管道系統，控制介質逆流使用。
二、軸流式止回閥特點：
1. 產品由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。
3. 運用高性能彈簧材料HT/INCONELX-750，具有優良的耐腐性能，抗氧化和優異的機械性能，確保彈簧長期工作情況下，運行狀態。
5. 開啟與關閉反應迅速，高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
7. 閥門采用合金鋼堆焊密封面，耐磨，耐腐，壽命長。
三、軸流式止回閥參數:
|
型號 |
ZLH41H-16C/P |
ZLH41H-25C/P |
ZLH41W-40 |
ZLH41W-64 |
ZLH41H-100 |
|
公稱壓力 |
PN16 |
PN25 |
PN40 |
PN64 |
PN100 |
| 殼體強度 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
高壓密封 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
適用介質 |
水、油品、氣體等 |
||||
|
適用溫度 |
≤400℃ |
||||
|
閥體 |
閥瓣 |
導流罩 |
密封副 |
閥桿 |
彈簧 |
|
鑄鋼WCB CF8 |
鑄鋼WCB CF8 |
鑄鋼WCB CF8 |
堆焊不銹鋼 |
1Gr18Ti9 |
HT/INCONELX-750 |
四、軸流式止回閥訂貨須知：
尊敬的用戶您好：如果在您確定要使用ZLH41H軸流式止回閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門技術人員免費為您審核把關
