產品簡述：高加聯成閥運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。為防止事故發生，當汽側水位達到報警水位時，電接點水位發訊器接點接通，快速啟閉電磁閥打開，凝結水進入進口閥活塞上方，進口閥瓣關閉，切斷進口高加的給水，同時旁路打開，給水經旁路進入鍋爐，高加解列，從而保證機組正常運行。高加投入時，進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路，給水經過高壓加熱器后進入鍋爐，從而提高電廠的熱效率并保證機組安全運行。
一、高加聯成閥概述：
高加聯成閥系列產品分別用于50MW-600MW鍋爐高壓加熱器進口和出口處，作為高加的保護閥門。高加聯成閥運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。為防止事故發生，當汽側水位達到報警水位時，電接點水位發訊器接點接通，快速啟閉電磁閥打開，凝結水進入進口閥活塞上方，進口閥瓣關閉，切斷進口高加的給水，同時旁路打開，給水經旁路進入鍋爐，高加解列，從而保證機組正常運行。高加投入時，進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路，給水經過高壓加熱器后進入鍋爐，從而提高電廠的熱效率并保證機組安全運行。

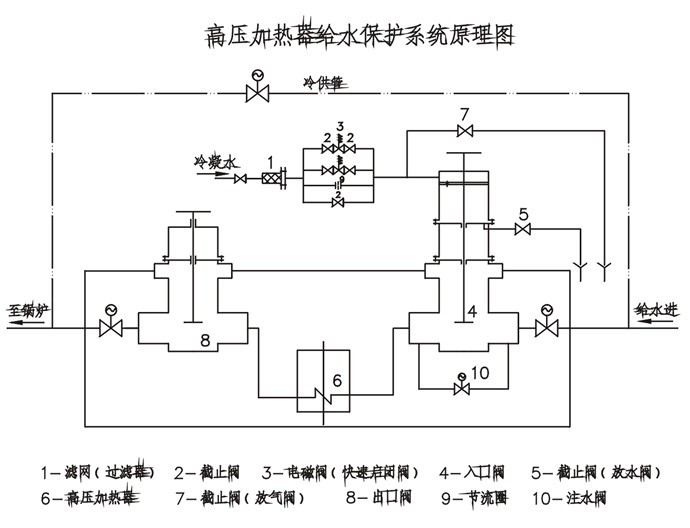

二、高加聯成閥結構圖：
1、進口閥采用了外置活塞室結構，控制介質為凝結水，控制系統因在低溫度、低壓力、低壓差下式作而具有較高的可靠性；
2、閥門上部設計了手輪關緊結構，高加解列、檢修時，旋下手輪頂緊閥瓣，可防止給水泄漏進入高加、防止高壓新式下的泄漏導致密封面損壞，防止誤操作而使水進入高加，并可防止閥門因意外卡組而使閥瓣不能順利關閉。
由于高加入口閥產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系永嘉工奧閥門技術部門，以得到的產品資料。我們也可按照您的要求定做尺寸的閥門。
