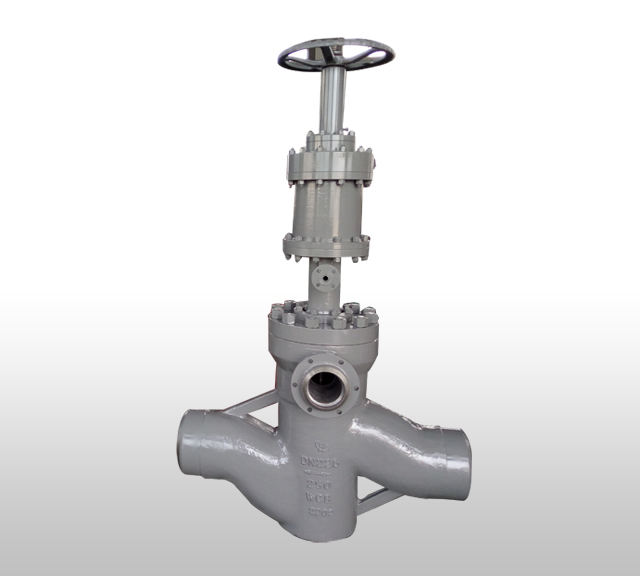

產品簡述：高加入口閥包括手輪、閥桿、閥瓣、閥座、閥蓋、活塞控制裝置和旁路管接頭等，其通常和高加出口閥配套使用，往高壓加熱器注水后，隨著水的壓力不斷升高，當壓力升至一定的壓力后，借助作用于入口閥閥桿截面的壓差使閥桿向上運動帶起閥瓣開通了進入高壓加熱器的通道，使水進入高壓加熱器，此時高壓加熱器投入運行。當高壓加熱器發生管系破裂，高壓加熱器內水位超過允許值時，水位信號通過電器裝置打開快速啟閉閥，凝結水進入入口閥上部活塞缸內，壓下活塞，推動閥瓣下移，關閉高壓加熱器的進口，打開旁路，給水通過上面兩旁通管道直接進入鍋爐，保證高壓加熱器安全解列。
一、高加入口閥概述：
高加入口閥包括手輪、閥桿、閥瓣、閥座、閥蓋、活塞控制裝置和旁路管接頭等，其通常和高加出口閥配套使用，往高壓加熱器注水后，隨著水的壓力不斷升高，當壓力升至一定的壓力后，借助作用于入口閥閥桿截面的壓差使閥桿向上運動帶起閥瓣開通了進入高壓加熱器的通道，使水進入高壓加熱器，此時高壓加熱器投入運行。當高壓加熱器發生管系破裂，高壓加熱器內水位超過允許值時，水位信號通過電器裝置打開快速啟閉閥，凝結水進入入口閥上部活塞缸內，壓下活塞，推動閥瓣下移，關閉高壓加熱器的進口，打開旁路，給水通過上面兩旁通管道直接進入鍋爐，保證高壓加熱器安全解列。
高加入口閥中腔采用壓力自緊密結構，密封性好，流體通道布局合理，流阻力小，流動特性良好，性能可靠，該閥主要用于高壓加熱器給水保護系統，在高壓加熱器發生故障或其它原因甩高加時，快速切斷高加給水，使高壓加熱器解列，給水通過旁路進入鍋爐，從而保護高壓加熱器，使機組正常運行。本產品是鍋爐系統的高壓加熱器入口處必須安裝的安全旁路閥門。
二、高加入口閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||
|
1 |
閥 體 |
WCB |
WC6 |
WC9 |
|
2 |
閥 瓣 |
25+鈷基合金 |
12Cr1MoV+鈷基合金 |
12Cr1MoV+鈷基合金 |
|
3 |
閥 座 |
20+鈷基合金 |
12CrMoV+鈷基合金 |
12CrMoV+鈷基合金 |
|
4 |
閥 桿 |
38CrMoAlA |
25Cr2Mo1V |
25Cr2Mo1V |
|
5 |
閥 蓋 |
WCB |
WC6 |
WC9 |
|
6 |
支 架 |
WCB |
WCB |
WCB |
|
7 |
手 輪 |
鑄鐵 |
鑄鐵 |
鑄鐵 |
三、高加入口閥主要技術規范表
|
公稱壓力PN(MPa) |
20.0 |
25.0 |
32.0 |
— |
— |
— |
— |
|
工作壓力(MPa) |
— |
— |
— |
10.0 |
14.0 |
17.0 |
17.0 |
|
工作溫度(℃) |
— |
— |
— |
510 |
540 |
540 |
570 |
|
殼體水壓試驗壓力(MPa) |
30.0 |
35.0 |
45.0 |
27.0 |
40.0 |
48.0 |
63.0 |
|
密封、倒密封水壓試驗壓力(MPa) |
22.0 |
25.5 |
35.2 |
22.0 |
25.5 |
35.2 |
35.2 |
|
低壓氣密封試驗壓力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
設計制造 |
JIS E101、JB/T 3595、DL/T 531、ASME B16.34 |
||||||
|
結構長度 |
JIS E101、JB/T 2766、GB/T 15188.1、 |
||||||
|
連接端 |
JB/T 3595、ANSI B16.25或按用戶要求 |
||||||
|
檢驗與試驗 |
JIS E101、JB/T 3595、DL/T 531、API 598 |
||||||
四、高加入口閥主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
|||||||
|
L |
L1 |
H1 |
H2 |
H3 |
H4 |
D1 |
D2 |
||
|
20.0 |
175 |
1000 |
1100 |
1100 |
223 |
140 |
370 |
186 |
222 |
|
225 |
1200 |
1130 |
1130 |
230 |
160 |
430 |
232 |
282 |
|
|
25.0 |
225 |
1200 |
1130 |
1130 |
230 |
160 |
430 |
221 |
282 |
|
注：由于篇幅有限，如需其他尺寸參數，請咨詢我司銷售技術人員！ |
|||||||||

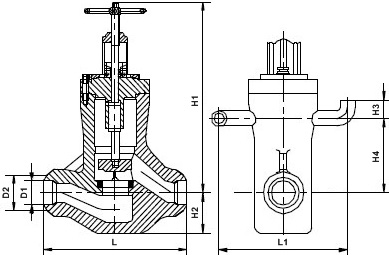

五、高加入口閥結構圖：
